Zআইটিএনউচ্চ-প্রিসিশন ডিস্ট্রিবিউটেড অপটিক্যাল ফাইবার অ্যাকোস্টিক সেন্সিং (DAS) সিস্টেমএকটি নতুন ধরনের সেন্সিং প্রযুক্তি যা কম্পন এবং শাব্দ ক্ষেত্রগুলির অবিচ্ছিন্ন বিতরণ সনাক্তকরণ সক্ষম করে।ZITN উচ্চ-নির্ভুলতাডিস্ট্রিবিউটেড টেম্পারেচার সেন্সিং (ডিটিএস) একটি অপটিক্যাল ফাইবারে একটি সংকীর্ণ-লাইনউইথ একক-ফ্রিকোয়েন্সি লেজার দ্বারা উত্তেজিত সুসংহত রেলে স্ক্যাটারিং বৈশিষ্ট্যটি ব্যবহার করে, যা স্ট্রেনের প্রতি অত্যন্ত সংবেদনশীল। সময়ের নীতির সাথে মিলিত-ডোমেন রিফ্লোমেট্রি, এটি অপটিক্যাল ফাইবারের চারপাশের পরিবেশে কম্পন এবং অ্যাকোস্টিক ক্ষেত্রের তথ্য দ্বারা সৃষ্ট ক্ষুদ্র পরিবর্তনগুলির বাস্তব-সময় গতিশীল পর্যবেক্ষণ করে। এটি এটিকে অপটিক্যাল ফাইবার পাথ বরাবর শাব্দ ক্ষেত্রের তথ্য এবং কম্পনের পরিবর্তনগুলি ফিড করতে সক্ষম করে, তেলের কূপ লগিং এবং পাইপলাইন পর্যবেক্ষণের মতো অ্যাপ্লিকেশনগুলির জন্য একটি দক্ষ, সংবেদনশীল এবং নির্ভরযোগ্য পরীক্ষার পদ্ধতি প্রদান করে।
স্পেসিফিকেশন প্যারামিটার
|
মডেল |
উচ্চ-প্রিসিশন ডিস্ট্রিবিউটেড অপটিক্যাল ফাইবার অ্যাকোস্টিক সেন্সিং (DAS) সিস্টেম ZTDAS-5000 সিরিজ |
|
অপটিক্যাল ফাইবার টাইপ |
9/125μm একক-মোড অপটিক্যাল ফাইবার |
|
স্থানিক রেজোলিউশন |
1 মি এর কম বা সমান |
|
নূন্যতম নমুনা ব্যবধান |
0.1m |
|
পরিমাপ দূরত্ব |
10 কিমি এর চেয়ে বড় বা সমান |
|
ফ্রিকোয়েন্সি রেসপন্স রেঞ্জ |
0.1Hz-20kHz (দূরত্ব পরিমাপের সাথে সম্পর্কিত) |
|
স্টোরেজ ক্যাপাসিটি |
1T এর চেয়ে বড় বা সমান |
আবেদন
|
শ্রেণী |
ওয়েল প্রকার অন্তর্ভুক্ত |
মূল লগিং চ্যালেঞ্জ |
ডিএএসসমাধান |
|
প্রচলিত উৎপাদন |
উচ্চ-ফলন ফ্লোয়িং অয়েল ওয়েলস, রড পাম্প ওয়েলস |
তাপমাত্রা নাড়ি (প্রবাহিত কূপ); পর্যায় পর্যবেক্ষণ এবং উত্পাদন স্তর হ্রাস মূল্যায়ন (প্রবাহিত কূপ); সরঞ্জামের হস্তক্ষেপ এবং কঠিন গতিশীল পর্যবেক্ষণ (রড পাম্প ওয়েলস) |
1. পাম্প অবস্থা নির্ণয় |
|
অপ্রচলিত গ্যাস (কয়লাযুক্ত মিথেন) |
CBM ড্রেনেজ ওয়েলস, CBM অনুভূমিক ওয়েলস |
নিষ্কাশন এবং গ্যাস উত্পাদন পর্যবেক্ষণ, ভিন্নতা, দীর্ঘ অনুভূমিক বিভাগ; ফ্র্যাকচারিং মূল্যায়ন, রড পাম্পের হস্তক্ষেপ |
1. গ্যাস-জল প্রোফাইলিং এবং অনুভূমিক বিভাগ মূল্যায়ন 2. ফ্র্যাকচারিং মনিটরিং এবং পাম্প নির্ণয় |
|
অপ্রচলিত গ্যাস (শেল/টাইট) |
শেল গ্যাস অনুভূমিক কূপ, প্রাকৃতিক গ্যাস অনুভূমিক কূপ, জটিল প্রাকৃতিক গ্যাস ওয়েলস |
আল্ট্রা-দীর্ঘ অনুভূমিক বিভাগের উত্পাদন প্রোফাইল, মাল্টি-পর্যায়ে ফ্র্যাকচারিং মূল্যায়ন; ফেজ মাল্টিফেজ প্রবাহ, ওয়েলবোর হস্তক্ষেপ, ফ্লোব্যাক পর্যবেক্ষণ |
1. বাস্তব-টাইম ফ্র্যাকচারিং ইভালুয়েশন (মূল) |
|
ইনজেকশন ওয়েলস |
ওয়াটার ইনজেকশন ওয়েলস, CO₂ ইনজেকশন ওয়েলস, N₂ ইনজেকশন ওয়েলস |
ইনজেকশন প্রোফাইল, ফ্লুইড ফ্রন্ট চ্যানেলিং, ফেজ পরিবর্তন (CO₂), ক্ষয়, ফুটো |
1. ইনজেকশন পয়েন্ট যাচাইকরণ এবং লিক সনাক্তকরণ 2. ইনজেকশন/উৎপাদন প্রোফাইলিং |
|
গ্যাস স্টোরেজ ইনজেকশন-উৎপাদন ওয়েলস |
গ্যাস স্টোরেজ ইনজেকশন-উৎপাদন ওয়েলস |
দ্বিমুখী ইনজেকশন-উৎপাদন প্রোফাইল, ক্যাপ্রক টাইটনেস, স্টোরেজ ক্ষমতা গতিশীলতা, ওয়েলবোর ইন্টিগ্রিটি, গ্যাস-ওয়াটার ইন্টারফেস, স্ট্রেন স্ট্রেস |
1. প্রারম্ভিক ক্যাপ্রক লিক মনিটরিং (সমালোচনামূলক) |
পণ্য বৈশিষ্ট্য
- RAW/HDF5 কাঁচা/ফেজ ডেটা সমর্থন করে।
- LAS/CSV ফর্ম্যাট FBE রিপোর্ট ডেটা সমর্থন করে।
- বৈশিষ্ট্যগুলি দীর্ঘ-মেয়াদী বাস্তব-সময়ের FBE বিশ্লেষণ এবং প্রদর্শন ফাংশন।
- 0.1Hz-1Hz এর চমৎকার কম-ফ্রিকোয়েন্সি কম্পন প্রতিক্রিয়া অফার করে।
- 10Gbps 10 গিগাবিট ইথারনেট পোর্ট ডিস্ক অ্যারে সমর্থন করে, দীর্ঘ-মেয়াদী ক্রমাগত ডেটা অধিগ্রহণ সক্ষম করে৷
কেস স্টাডি
ওভারভিউ
ওয়েল XX, দক্ষিণ-পশ্চিম তেল ও গ্যাস ক্ষেত্রের একটি অনুভূমিক কূপ, চতুর্থ অংশের সিমেন্ট করার পরে অস্বাভাবিক গ্যাস লগিং প্রদর্শন করেছে। ওয়েলহেডে গ্যাসের প্রবাহ 0-92 m³/h পৌঁছেছে, সম্ভাব্য কেসিং কাপলিং লিকেজের পরামর্শ দিচ্ছে। 12 মে, 2022-এ, সম্মিলিত DTS + DAS পরীক্ষার জন্য 4500 মিটার পর্যন্ত ড্রিল পাইপের মাধ্যমে অপটিক্যাল ফাইবার স্থাপন করা হয়েছিল।
চ্যালেঞ্জ
উচ্চ কাদা ওজন এবং ন্যূনতম ফুটো, ডিস্ট্রিবিউটেড ফাইবার সেন্সিং সনাক্তকরণ থ্রেশহোল্ডের নীচে।
উচ্চ ডাউনহোল চাপের কারণে বিদ্যমান সিলিং পদ্ধতিগুলি ব্যর্থ হয়েছে, এবং পুনরুদ্ধারের সময় তারের উত্থান টুল জয়েন্টে ফাইবার ভাঙার দিকে পরিচালিত করে।
কাদার ঘনত্ব হ্রাস করা ভাল নিয়ন্ত্রণের ঝুঁকির সূচনা করেছে, টিউবিংয়ের জন্য উপযুক্ত তারের হ্যাঙ্গার উপলব্ধ নেই।
সন্দেহজনক ত্রুটি বিন্দু নিশ্চিত করতে সঠিক তারের গভীরতার পারস্পরিক সম্পর্ক এবং কার্যকর ফাইবার অ্যাটেন্যুয়েশন পরীক্ষার অভাব।
সমাধান
ইন্টিগ্রেটেড ডিএএস এবং ডিটিএস ডেটা ব্যবহার করে, ওয়েলবোর বরাবর শাব্দ এবং তাপমাত্রার অসঙ্গতিগুলি সঠিকভাবে ফুটো পয়েন্টগুলি সনাক্ত করতে বিশ্লেষণ করা হয়েছিল।
ব্যাখ্যা

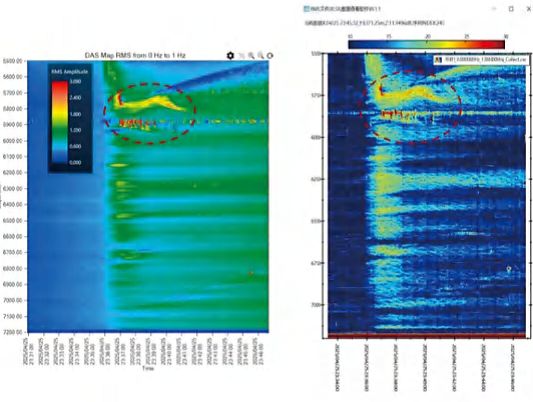

DAS ডেটার ফ্রিকোয়েন্সি বিশ্লেষণ 3815-4415 মিটারের মধ্যে আবরণের পিছনে চ্যানেলিং চিহ্নিত করেছে। বিশেষত 3971.2 মিটার, 4001.2 মিটার এবং অন্য দুটি কেসিং কাপলিং-এ চারটি ফুটো পয়েন্ট নিশ্চিত করা হয়েছে।
